のこぎり波シグナル

次のシグナル関数テンプレートを使用して、のこぎり波シグナルを生成できます。入力シグナルは、VTREG AIN0 に提供されています。変数ボルト、周波数、オフセット、および期間を使用して、のこぎり波シグナルを調整できます。

/*---------------------------------------------------*/
/* Generate Sawtooth Signal on AD Channel 0         */
/*---------------------------------------------------*/
//
signal void AIN1_Saw (void)  {
  float volts;        // peak-to-peak volatage
  float frequency;    // output frequency in Hz
  float offset;       // volatge offset
  float duration;     // duration in Seconds
  float val;
  long  i, end, steps;

  volts     = 2.0;
  offset    = 0.2;
  frequency = 1400;
  duration  = 0.2;

  printf ("Sawtooth Signal on AD Channel 1.\n");

  steps = (100000 * (1/frequency));
  end = (duration * 100000);
  for (i = 0 ; i < end; i++)  {
    val = (i % steps) / ((float) steps);
    AIN1 = (val * volts) + offset;
    swatch (0.00001);                // in 10 uSec increments
  }
}

define button "AIN1 Saw","AIN1_Saw()"

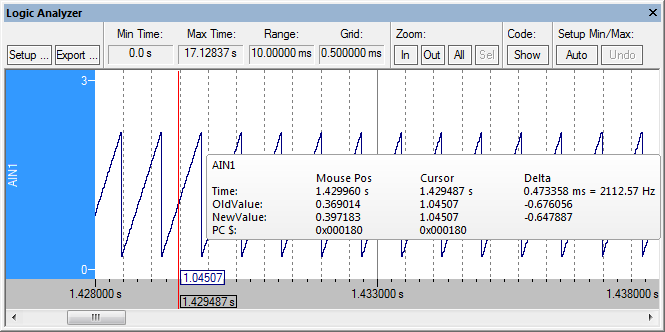

上の設定では、次の出力が生成されます。
