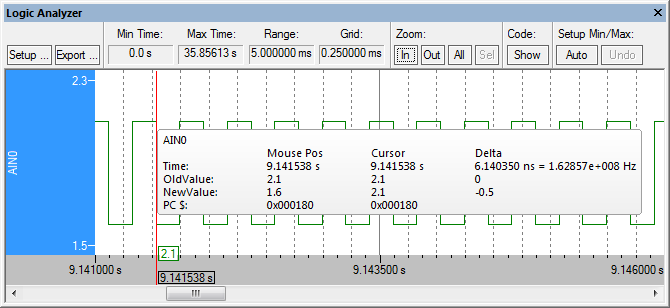

方形波シグナル次のシグナル関数テンプレートを使用して、方形波シグナルを生成できます。入力シグナルは、VTREG ADC0 に提供されています。変数ボルト、周波数、オフセット、および期間を使用して、方形波シグナルを調整できます。 必要に応じて、新しい *2.ini ファイルを作成できます。このファイルは、以下のように別の *1.ini ファイルに含めることができます。 INCLUDE *2.ini /*---------------------------------------------------*/ /* Generates an Square Wave Signal on AD Channel 0 */ /*---------------------------------------------------*/ // signal void AIN0_Square (void) { float volts; // peak-to-peak volatage float frequency; // output frequency in Hz float offset; // volatge offset float duration; // duration in Seconds volts = 0.5; offset = 1.6; frequency = 2400; duration = 0.5; printf ("Square Wave Signal on AD Channel 0.\n"); while (duration > 0.0) { AIN0 = volts + offset; swatch (0.5 / frequency); AIN0 = offset; swatch (0.5 / frequency); duration -= 1.0 / frequency; } } define button "AIN0 Sqr","AIN0_Square()" 上の設定では、次の出力が生成されます。
| ||||||||||
|
