インパルスパターン

以下のシグナル関数は、多くの組み込みシステムで一般的なシグナルインパルスパターンを生成します。この例は、電子通信アプリケーションで一般的な DTMF レシーバの入力です。

このコードを初期化ファイル <filename>.ini に追加します。

/*------------------------------------------------------------------*/
/* Generate Input Signal Pattern from a DTMF Receiver               */
/*------------------------------------------------------------------*/
signal void SendDtmf (unsigned char digit)  {
  if (digit == 0)  digit = 10;
  printf ("DMFT Signal = %d\n", digit);
  PORT0 = (PORT0 & 0x07) | (digit << 4);
  swatch (0.06);
  PORT0 |= 0x8;
}

/*------------------------------------------------------------------*/
/* Caller Function for DTMF Receiver                                */
/*------------------------------------------------------------------*/
signal void SendSig (void)  {
  SendDtmf (12);    // send digit 12 = '*'
  swatch (0.12);
  SendDtmf (7);     // send digit 7
  swatch (0.12);
  SendDtmf (2);     // send digit 2
  swatch (0.12);
  SendDtmf (11);    // send digit 11 = '#'
  swatch (0.12);
}

define button "DTMF Signal", "SendSig()"

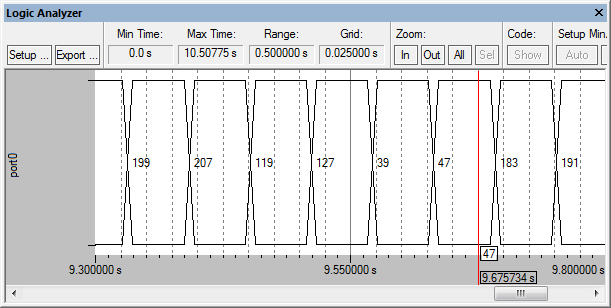

上のシグナル関数では、次の出力が生成されます。
