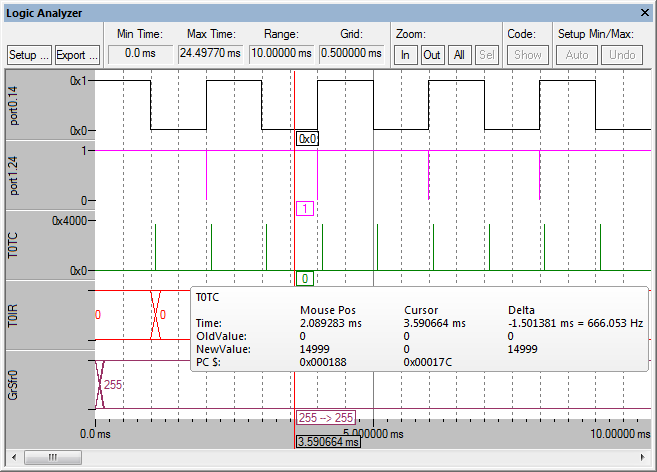

割り込みシグナル次のシグナル関数テンプレートを使用して、GPIO 割り込みシグナルを生成できます。 このコードを初期化ファイル <filename>.ini に追加します。 /*------------------------------------------------------------------*/ /* Generates a number of pulses on GPIO 0.14 */ /*------------------------------------------------------------------*/ signal void GPIO_0_14_Square (unsigned int pulses) { float frequency; // pulse frequency in Hz float takeTime; frequency = 1000; // 1 KHz takeTime = (1.0 / frequency); printf ("%d Square Pulses on GPIO 0.14\n", pulses); while (pulses--) { PORT0 |= (1 << 14); // set pin 0.14 PORT1 &= ~(1 << 24); // reset pin 1.24 PORT1 |= (1 << 24); // set pin 1.24 swatch (takeTime); PORT0 &= ~(1 << 14); // reset pin 0.14 swatch (takeTime); } } GPIO_0_14_Square (100); // 100 Pulses at debugger startup define button "EINT1 10 Pulses", "GPIO_0_14_Square (10)" define button "EINT1 100 Pulses", "GPIO_0_14_Square (100)" 上の設定では、PORT0 で次のシグナルが生成されます。次に示すロジックアナライザの出力は、www.keil.com/download から入手できるサンプルプロジェクト「Using Interrupt EINT1 on Keil MCB2100 Board」で生成されたものです。
| ||||||||||
|
